Despre ce este vorba?
Vu-metrul prezentat este un instrument electronic folosit pentru masurarea volumului semnalelor electrice de audiofrecventa afisat pe o scara de 10 LED-uri in ordine crescatoare. Acesta necesita o alimentare de de la o sursa de curent continuu intre 12 si 20V.
Cum functioneaza proiectul?
La baza functionarii acestui vu-metru se gaseste circuitul integrat LM3915 care comanda fiecare LED in functie de semnalul de intrare primit. In acest proiect vom construi un Vu-metru pentru o intrare mono. Puteti construi o pereche pentru a le utiliza in modul stereo.
Proiectul prezentat se poate folosi acasa, in baruri, restaurante, cluburi…etc.

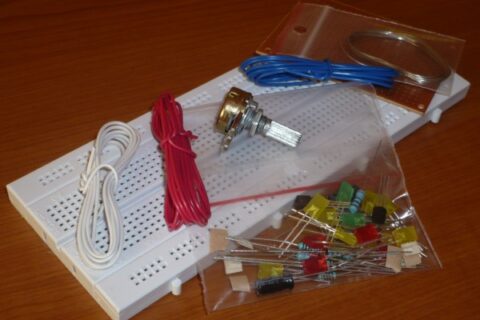

Lista de componente necesare:
1 x Placa de test tip breadboard + fire de legatura
1 x C1 = 10uF
1 x C2 = 10uF
1 x R1 = 470 Ohm
1 x R2 = 2.7k
1 x R3 = 10k
In functie de impedanta de intrare a difuzorului, R4 poate avea urmatoarele valori:
3 x LED rosu
4 x LED galben
3 x LED verde
1 x LM3915
1 x Contact terminal
Pentru o mai buna intelegere a functionalitatii circuitului si pentru a realiza acest montaj pe breadboard vom avea nevoie de schema electronica prezentata mai jos:
Descarca manualul si schema electronica
Pentru a realiza acest proiect in laboratorul propriu, descarcati manualul de aici si schema electronica in format .dsn (TinyCAD design) de aici.
Pentru a intelege mai bine functionarea acestui circuit, am atasat materialul video de mai jos:
