Tranzistoare bipolare. Caracteristici statice

Tranzistoare bipolare. Caracteristici statice

Timp de citit: < 1 minut

Autor: Mihai P. Dinca
An aparitie: 2016
Curs preluat din: Electronica – Manualul studentului

Ce prezinta cursul?

Documentul prezentat descrie in detaliu functionalitatea tranzistorului bipolar.

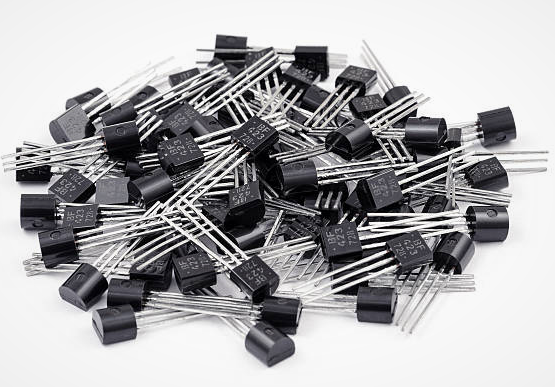

Conform Wikipedia, tranzistorul bipolar (in engleza: bipolar junction transistor, BJT) este un dispozitiv semiconductor cu doua jonctiuni in succesiune NPN sau PNP.

Cele trei zone se numesc emitor (E), baza (B), colector (C). Se foloseste in circuitele electronice atat digitale cat si analogice, de obicei pentru a amplifica sau transmite un semnal electric.

Structura cursului

Pentru conexiunea baza comuna si emitor comun, avem urmatoarea structura de studiu:

  • Tranzistoare: structura, simboluri si mod de functionare
  • Caracteristica de intrare
  • Carcteristicile de transfer
  • Caracteristica de iesire
  • Saturatia tranzistorului
  • Depasirea dificultatilor conexiunii cu baza comuna
  • Surse de curent cu tranzistoare bipolare
  • Probleme rezolvate
  • Probleme propuse
  • Lucrare experimentala

Pentru a intelege mai bine functionalitatea tranzistorului bipolar, am atasat materialele foto-video de mai jos:
