Top 10 rezistente pentru medii dure

Timp de citit: 8 minute

Iata o selectie de 10 rezistente proiectate pentru medii dure, inclusiv aplicatii auto si industriale.

Producatorii de rezistente se confrunta cu o cerere continua pentru intervale extinse de temperatura de functionare si piese calificate AEC-Q200 pentru aplicatii auto si industriale care au nevoie de stabilitate ridicata in medii dure.

In acelasi timp, o tendinta continua spre miniaturizare reprezinta o provocare suplimentara, deoarece producatorii incearca sa ofere mai multa performanta in capsule de dimensiuni mai mici.

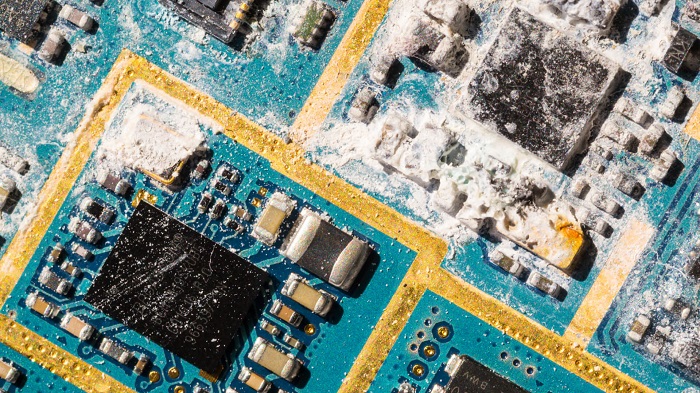

De asemenea, in ultimii ani, a existat o nevoie mai mare de rezistente anti-sulf. Contaminarea cu sulf a fost in primul rand o problema pentru industria auto, dar a devenit o provocare mai raspandita in alte domenii de aplicare. Contaminarea cu sulf afecteaza fiabilitatea rezistentelor in medii cu continut ridicat de sulf, ceea ce poate cauza defectiuni ale produsului.

Articolul prezinta top 10 tipuri de rezistente care ofera fiabilitate si stabilitate ridicata sau performante la temperaturi ridicate pentru o gama larga de aplicatii.

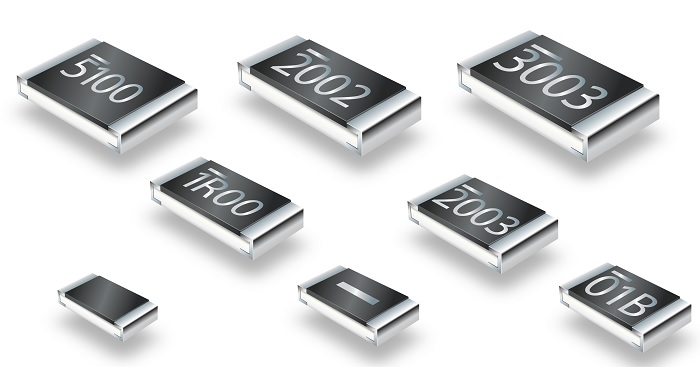

1. Bourns, model CRxxxxA-AS rezistente anti-sulf

Bourns Inc. ofera o familie de rezistente cu pelicula groasa care sunt proiectate sa functioneze in medii dure cu un nivel mai ridicat de contaminare cu sulf. Seria de rezistente CRxxxxA-AS este fabricata folosind un element cu pelicula groasa imprimat pe un substrat ceramic si testat in conformitate cu metodele ASTM B809-95, care testeaza porozitatea acoperirilor metalice expuse la vapori de sulf umed.

Bourns a spus ca rezistentele rezistente la sulf au o durata de viata de aproximativ 20 de ori mai mare decat dispozitivul standard.

Rezistentele din familia CRxxxxA-AS pot fi utilizate intr-o gama larga de aplicatii, de la uz general la industrial (comenzi industriale ale motoarelor, comenzi ale pompelor si echipamente de sudura), aplicatii exterioare si rutiere (iluminat si controlul traficului).

Rezistoarele compatibile AEC-Q200 sunt disponibile in opt capsule diferite de la 0201 (0603 metric) la 2512 (6432 metric), cu o putere nominala de la 0.05 W la 1 W. Valorile rezistentei variaza de la 1 Ohm la 20 Mohms. Aceasta familie de rezistente este conforma cu RoHS. Intervalul de temperatura de functionare este de la -55°C pana la 125/155°C.

2. KOA Speer, seria SR73-RT – rezistente de detectare a curentului

Pe masura ce produsele finale (asamblate) continua sa se micsoreze, necesitand componente din ce in ce mai mici, KOA Speer Electronics a adaugat o dimensiune a capsulei 0402 la seria sa SR73-RT de rezistente anti-sulf de detectare a curentului.

SR731E-RT este disponibil in tolerante de ±1%, ±2% si ±5% cu valori de rezistenta de la 1 Ohm pana la 10 ohmi si o putere nominala de 1/8 watt (W). Intervalul de temperatura de functionare este de la -55°C pana la 155°C.

Rezistorii de detectare a curentului folosesc un material special rezistent la sulfurare, ceea ce le face potrivite pentru medii dure cu un nivel ridicat de contaminare cu sulf. Aceastea pot fi utilizate in minerit, industria auto, automatizarea fabricilor, agricultura, petrol/gaz si vinificatie. Rezistoarele sunt calificate AEC-Q200.

3. KOA Speer, seria RN73R – rezistente cu pelicula metalica

KOA Speer Electronics si-a lansat rezistentele de inalta fiabilitate din seria RN73R cu pelicula metalica pentru a face fata aplicatiilor cu caldura si umiditate ridicata, cum ar fi cele gasite in electronicele auto, echipamentele industriale si dispozitivele medicale. Ele pot fi, de asemenea, utilizate ca rezistente de ajustare a castigului pentru circuitele cu amplificatoare operationale.

Rezistoarele ofera rezistenta la coroziune electrolitica si stabilitate ridicata in comparatie cu rezistoarele cu pelicula subtire RN73 existente de la KOA. RN73R ofera o toleranta excelenta la caldura, cu un interval de temperatura de functionare de la -55°C la 155°C si o temperatura ambientala nominala de 85°C, precum si o toleranta imbunatatita la umiditate de 85% timp de 1.000 de ore la 85°C.

Rezistoarele RN73R ofera puteri nominale (in functie de capsula) de 0.063 W (0402), 0.1 W (0603), 0.125 W (0805) si 0.25 W (1206) cu un interval de rezistenta de la 10 la 1.5 Mohm, tolerantele de rezistenta variind de la ±0.05% la ±1%. Rezistoarele sunt conforme cu RoHS.

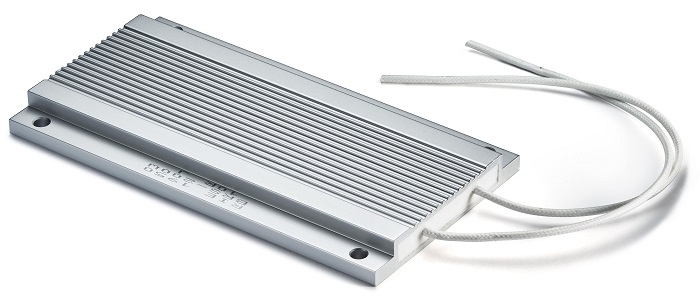

4. Riedon, seria BR – rezistente bobinate

Riedon Inc. si-a extins fabricarea de rezistente bobinate cu noua serie BR de rezistente robuste cu placare metalica, care vizeaza aplicatii industriale si comerciale, cum ar fi actionari cu motor, sisteme de conversie a puterii, sisteme HVAC si aplicatii de incarcare si monitorizare a bateriilor.

Seria BR, „invelita” in radiatoare de aluminiu, este disponibila in trei tipuri de capsule diferite si ofera o gama de putere nominala de la 60 W la 500 W. Aceste rezistente robuste asigura un transfer de caldura excelent.

In fabricarea acestor rezistente, compania foloseste miez ceramic in loc de fibra de sticla. Ceramica ofera o eficienta mai mare prin gestionarea mai eficienta a caldurii in timpul supraincarcarii si evenimentelor de supratensiune.

Rezistoarele sunt disponibile in versiuni de serie plate (BR) sau inalte (BRT) cu terminatii de conectare rapida. Acestea ofera o gama de rezistenta de la 0.1 ohm la 1 KOhm cu tolerante de 1%, 5% si 10% si stabilitate buna pe termen lung. Intervalul de temperatura de functionare este de la -55°C la +200°C.

Este disponibila si o versiune ultra-subtire, seria BRS. Oferind un profil de 12 mm, seria ofera puteri nominale de la 100 W la 500 W si o gama de rezistenta de la 1 Ohm la 5 KOhmi.

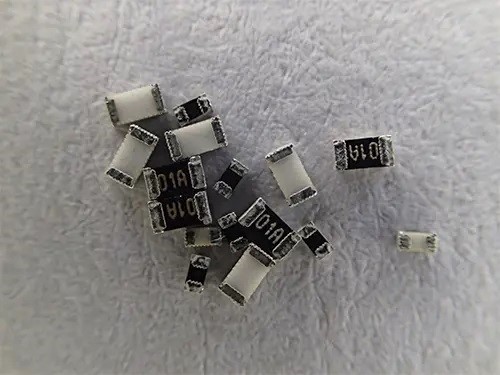

5. Stackpole Electronics, Seria RTAN – Rezistoare cu nitrura de tantal

Rezistoarele cu nitrura de tantal RTAN de la Stackpole Electronics ofera rezistenta robusta la umiditate pentru aplicatii care necesita rezistenta de precizie, stabilitate si fiabilitate pe termen lung.

Seria RTAN este proiectata cu materiale anti-sulf si trece testul standard de sulf ANSI/EIA-977 (metoda A). Seria este, de asemenea, compatibila cu AEC-Q200. Este disponibila in valori standard/comune de rezistenta, cu toleranta de 0.1% in capsule de 0805 si 1206.

Aceste rezistoare sunt folosite in industria aerospatiala, echipamente de testare, controale industriale, echipamente portabile de diagnosticare pentru comunicatii si dispozitive medicale portabile.

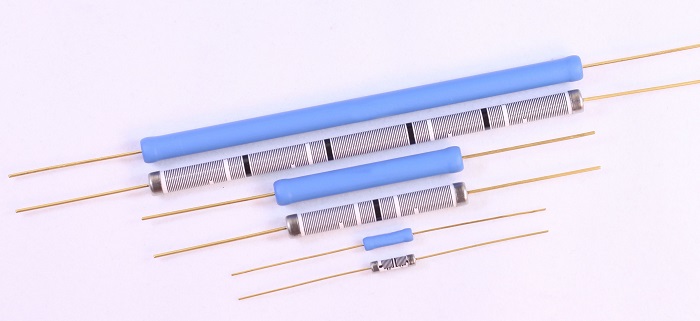

6. Stackpole Electronic, rezistente de precizie HVAM

Pentru aplicatiile care necesita precizie, stabilitate foarte buna, Stackpole Electronics ofera rezistente HVAM cu conductoare axiale. Aceste rezistente de inalta tensiune sunt disponibile in valori de rezistenta ridicata de 10 MOhm, 100 MOhm, 500 MOhm, 1 GOhm si 10 GOhm cu puteri de la 2 W la 10 W. Intervalul de temperatura de functionare este de la -55°C la 225° C.

Seria include urmatoarele rezistoare:

HVAM20 cu o putere nominala de 2 W de pana la 15 KV;
HVAM36 cu o putere nominala de 3.6 W la pana la 15 KV;
HVAM50 cu o putere nominala de 5 W la pana la 20 KV;
HVAM75 cu o putere nominala de 7.5 W la pana la 30 KV;
HVAM100 cu o putere nominala de 10 W la pana la 50 KV.

Aceste rezistente pot fi utilizate intr-o varietate de aplicatii medicale, la protectia circuitelor, in divizoarele de tensiune, in echipamente de sudare si taiere cu plasma si surse de alimentare de inalta tensiune.

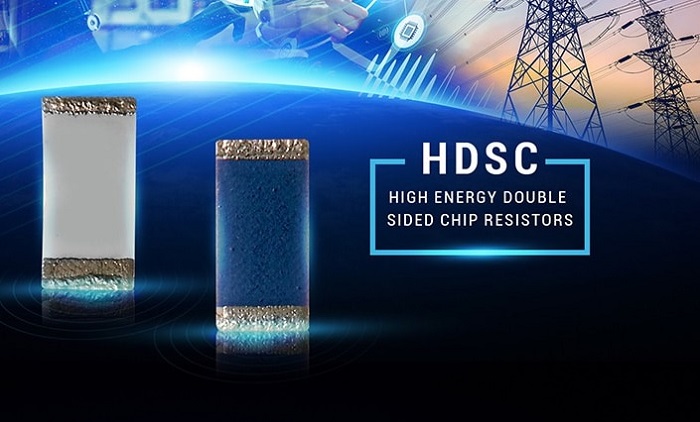

7. TT Electronics, rezistente HDSC

Rezistentele HDSC (High Pulse Double-Sided Chip Resistors) sunt proiectate pentru protectie si descarcare in aplicatii industriale si medicale.

Aceste rezistente reduc defectiunile de camp in aplicatiile expuse la supratensiuni electrice. Ele pot rezista la varfuri de tensiune de pana la 6.5 ​​kV pentru o supratensiune de 1.2 kW/50 µs si pana la 6 kW pentru un impuls de 0.1 ms. Intervalul de temperatura de functionare este de la -55°C pana la 155°C. Rezistoarele HDSC sunt disponibile in patru dimensiuni, de la 0805 la 2512 si pot fi utilizate pentru a inlocui capsulele mari in circuite.

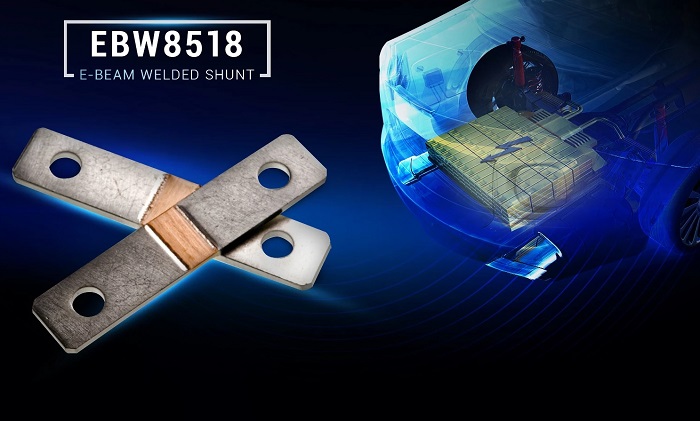

8. TT Electronics, EBW8518 rezistor shunt montat pe bara

TT Electronics ofera rezistentele de shunt E-Beam pentru aplicatii industriale si auto. EBW8518 este un element de rezistenta sudat, intercalat intre terminale mari de cupru cu placare optionala cu cositor. Potrivite in aplicatiile de precizie, rezistentele ofera toleranta de 1%, si pini de impamantare separati pentru a reduce erorile.

Tehnologia de sudare cu fascicul de electroni si EMF termica scazuta face ca rezistentele de shunt sa fie deosebit de potrivite pentru gestionarea functionarii bateriilor vehiculelor electrice hibride (HEV). Aceste componente sunt calificate AEC-Q200.

EBW8518 ofera valori de rezistenta de la 50 micro Ohmi pana la 250 micro Ohmi. De asemenea, imbunatateste fiabilitatea pentru proiectantii care trebuie sa gestioneze cresterea temperaturii in ansamblurile electronice de putere compacte.

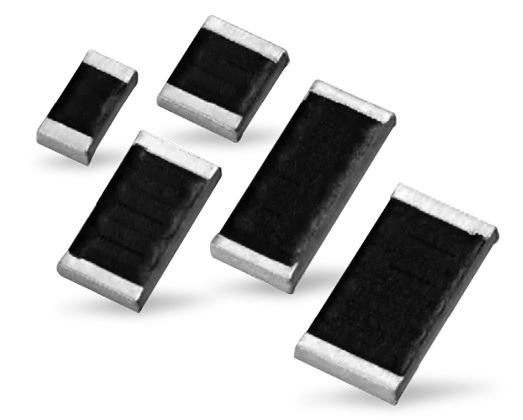

9. Vishay, rezistente de detectare a curentului Power Metal Plate

Rezistoarele de detectare a curentului Power Metal Plate de la Vishay Intertechnology, Inc. sunt proiectate pentru medii dure, de la auto si industriale pana la sisteme HVAC.

Rezistoarele WFM elimina necesitatea de a rula mai multe rezistente in paralel, ceea ce poate cauza erori de masurare a curentului. Prin utilizarea unui singur rezistor de mare putere, imbunatateste densitatea puterii, ceea ce se traduce in economii de spatiu pe placa.

Rezistoarele WFM ofera puteri nominale de 2 W si 3 W in dimensiunile capsulelor de 2010 si 2512. Rezistoarele prezinta un element rezistiv din metal solid mangan-cupru sau nichel-crom cu un TCR scazut de < 20 ppm/°C si valori scazute ale inductantei de 0.5 nH pana la 5 nH. Intervalul de temperatura de functionare este de la -65°C pana la 170°C. Aceste rezistente sunt conforme cu RoHS.

Rezistentele WFM incorporeaza un design imbunatatit de management termic folosind un distribuitor de caldura din cupru care permite rezistentelor sa-si mentina caracteristicile electrice ale constructiei Power Metal Plate. Vishay foloseste, de asemenea, o tehnica de procesare proprie care permite o gama larga de valori scazute de rezistenta de la 5 MOhm la 500 MOhm, cu tolerante de pana la ± 1,0%.

Acestea sunt potrivite pentru o gama larga de aplicatii de detectare a curentului si pulsurilor. Acestea includ comenzile electronice ale autovehiculelor, comenzile pentru motorul de curent continuu fara perii si gestionarea bateriei pentru vehiculele electrice si hibride. Ele pot fi, de asemenea, utilizate in comenzile invertorului/convertorului de mare putere.

10. Vishay, WSBS Power Metal Strip – rezistente de shunt

Vishay ofera, de asemenea, un rezistor de shunt pentru conditii de mediu dure. Rezistoarele de shunt Power Metal Strip WSBS8518…34 si WSBS8518…35 sunt fabricate cu un element rezistiv din aliaj metalic solid nichel-crom si un design „boot” la bornele lor. Aceastea imbunatatesc performanta TCR (pana la ± 10 ppm/°C) pentru o precizie mai buna la temperaturi extreme.

Aplicatiile includ gestionarea bateriilor in masini si camioane pe gaz, diesel, hibride si electrice, precum si stivuitoare electrice, sisteme UPS mari si alte aplicatii industriale grele.

Rezistoarele Vishay Dale Power Metal Strip, oferite intr-o capsula de 8518 cu o constructie complet sudata, ofera o rezistenta foarte scazuta, pana la 100 de micro Ohmi, datorita unei tehnici brevetate si a unor puteri nominale de pana la 36 W. WSBS8518…34 si WSBS8518…35 ofera valori scazute ale inductantei de <5 nH, EMF termica scazuta pana la <1.25 μV/°C si un interval de temperatura de functionare de la -65°C la +170°C. Rezistoarele sunt conforme cu RoHS.
