Ce prezinta proiectul?
Daca unei grupari de rezistente inseriate i se aplica tensiunea Vin, de pe una din rezistentele gruparii se poate culege o fractiune din tensiunea aplicata, obtinandu-se divizorul de tensiune rezistiv. Pot fi intalnite in foarte multe circuite electronice de la alimentari in etaje tranzistorizate pana la divizoare in cascada pentru tensiuni multiple in circuite complexe, practic orice circuit electronic are cateva divizoare de tensiune.
Proiectul are ca scop invatarea notiunilor de baza in electronica, intr-un mod cat mai interactiv.
Pentru intelegerea functionalitatii divizorului de tensiune rezistiv este necesara utilizarea unui aparat de masura.

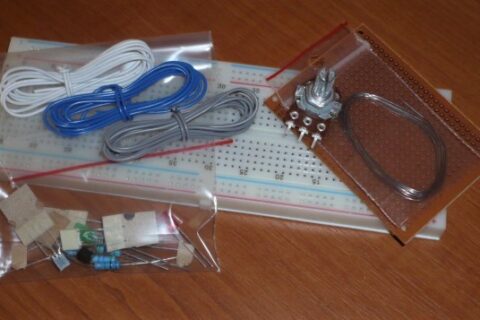

Lista de componente necesare
1 x Placa electronica de test + fire de legatura
1 x R1 = 10k
1 x R2 = 10k
1 x LED
1 x R3 = 100 Ohm
1 x R = 10k
1 x R = 2.7k
Pentru o mai buna intelegere a functionarii circuitului si pentru a realiza acest montaj pe breadboard vom avea nevoie de schema electronica prezentata mai jos:
Amplasarea componentelor pe breadboard
Cum calculam tensiunea din punctul Vout?
Folosind urmatoarele calcule:
Problema 1
Avem urmatoarele date:
1. Tensiunea de iesire (Vout) = 5V
2. Tensiunea de intrare (Vin) = 9V
3. Valoarea rezistentei R2 = 10k
4. Sa se afle valoarea rezistentei R1.
Cum calculam valoarea rezistentei R1?
Aplicand urmatoarele calcule:
Problema 2
Avem urmatoarele date:
1. Tensiunea de intrare (Vin) = 9V
2. Noua sursa de tensiune (creata de divizorul rezistiv) = 4.5V
3. Caderea de tensiune pe LED = 1.6V
4. Consumul de curent al LED-ului = 30 mA
5. Sa se afle valoarea rezistentei R3.
Cum calculam valoarea rezistentei R3?
Aplicand urmatoarele calcule:
De asemenea pentru aceasta aplicatie este disponibil si urmatorul material video in care este prezentata functionarea reala:
