Care este scopul proiectului?
Scopul proiectului este realizarea unui montaj pe placa electronica de test (breadboard), care detecteza scaderea intensitatii luminoase.
Cu cat intensitatea luminoasa este mai scazuta, cu atat semnalul audio va fi mai persistent. Sensibilitatea la intensitatea luminoasa se regleaza cu ajutorul potentiometrului de 1M.

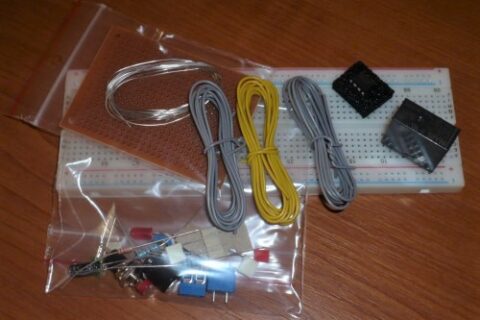

Lista de componente necesare:
1 x Placa electronica de test + fire de legatura
1 x R1 = 10K
1 x R2 = 22k
1 x R3 = 100k
1 x POT = 1M
1 x foto rezistenta
1 x DIF = 8 Ohm
1 x C1 = 100nF
1 x C2 = 10nF
1 x C3 = 10uF
1 x LM555
1 x Contact terminal
Pentru o mai buna intelegere a functionarii circuitului si pentru a realiza acest montaj pe breadboard vom avea nevoie de schema electronica prezentata mai jos:
Amplasarea componentelor pe breadboard
Descarca manualul si schema electronica
Pentru a realiza acest proiect in laboratorul propriu, descarcati manualul de aici si schema electronica plus amplasarea componentelor pe breadboard in format .fzz (Fritzing design) de aici.
De asemenea pentru aceasta aplicatie este disponibil si urmatorul material video in care este prezentata o functionare asemanatoare:
