Cum masuram inductantele mici?

Timp de citit: 2 minute

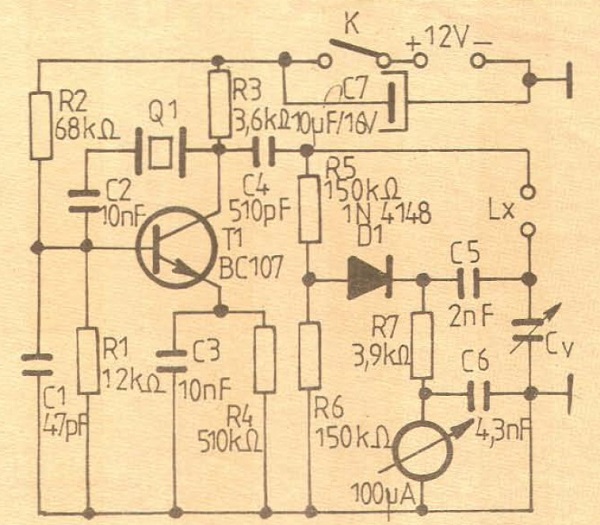

In practica radioamatorilor, foarte des se pune problema realizarii si masurarii unor inductante cu valoarea cuprinsa intre 1.5 – 16 uH. Un aparat simplu, usor de realizat, destinat masurarii inductantei bobinelor realizate este prezentat in figura alaturata.

Cum functioneaza montajul?

Dupa cum se observa, schema cuprinde un oscilator pilotat cu un rezonator cuartz, care va debita la iesire un maxim de tensiune atunci cand bobina cu inductanta necunoscuta, in serie cu condensatorul variabil Cv, va rezona pe frecventa cristalului Q1.

Acest maxim de tensiune este redresat prin D1 si filtrat prin C5; C6; R7 si indicat prin instrumentul analogic cu maximum 100 uA la cap de scala.

Valoarea lui Q1 nu este critica. Se recomanda utilizarea unui cuart cu frecventa cuprinsa intre 6.5 si 8 MHz. O oarecare atentie se va acorda condensatorului variabil Cv. Se va urmari ca exemplarul utilizat sa aiba capacitatea reziduala (valoarea la „complet deschis”) cat mai mica.

Valoarea maxima („complet inchis”) va fi de 180-220 pF. Practic aceste valori Cv minim si Cv maxim vor determina gama valorii de inductanta ce se poate masura cu aparatul.

Cum calibram montajul pentru o masurare corecta a inductantelor mici?

Calibrarea aparatului se va face introducand intre bornele Lx bobine cu inductanta cunoscuta (etalon) de 2,5; 5; 7,5; 10; 12,5 si 15 uH; se manevreaza butonul Cv pana la indicatia maxima a uA-metrului, marcand in jurul axului condensatorului variabil pozitiile corespunzatoare fiecarui etalon in parte.

Aparatul realizat cu valorile componentelor din schema acopera domeniul de interes al radioamatorilor.

Cum masuram inductante mai mari folosind acelasi montaj?

Pentru cei ce doresc sa masoare inductante mai mari de 15 uH se va schimba Q1 cu un cristal de 1-3 MHz, iar Cv va fi de 500 – 1000 pF si invers, pentru bobine cu inductanta mai mica de 2 uH, Q1 va fi de 10-13 MHz, iar Cv de maximum 80 pF.

Desigur, amatorul interesat poate monta Q1 in soclu, iar cu un Cv de 100 pF si un set de condensatoare fixe de 100 pF in paralel printr-un comutator va acoperi o plaja mult mai larga de inductante masurabile.

In acest caz, pentru fiecare Q1 si pozitie a comutatorului (condensator paralel cu Cv), axul Cv-ului trebuie recalibrat cu bobine etalon corespunzatoare.

Lista de componente necesare:

• R1 = 12 K
• R2 = 68 K
• R3 = 3.6 K
• R4 = 510 K
• R5, R6 = 150 K
• R7 = 3.9 K
• C1 = 47 pF
• C2, C3 = 10 nF
• C4 = 510 pF
• C5 = 2 nF
• C6 = 4.3 nF
• C7 = 10 uF/16V
• D1 = 1N4148
• Q1 = 6.5 – 8 Mhz (sau intre 1 – 3 Mhz pentru masurarea inductantelor mai mari)
• T1 = BC107 (BC547)
• Cv – condensator variabil = 500 – 1000 pF
• microampermetru (sau aparat de masura cu scala de 100 uA)
• 2 x contacte terminale (pentru alimentare si pentru bobina masurata)
• K = intrerupator simplu

Bibliografie:

Revista Tehnium Supliment 1991 (Laborator)
