Sunt multe aplicatii in care este necesar un amplificator de putere simplu, ieftin si rezonabil pentru circumstante portabile (excursii). TDA7052 este un amplificator de putere foarte simplu de construit, alimentat de la baterii, cu o putere decenta pentru dimensiunea si simplitatea sa. Articolul contine doua variante de constructie ale amplificatorului de 1W.
IC-ul are in interior doua amplificatoare in configuratie de punte pentru a oferi o putere de iesire buna pentru dimensiunea sa. TDA7052 este foarte greu de gasit si costisitor, dar echivalentele acestuia TDA7052A si TDA7052B sunt mai usor de gasit.
TDA7052 (fabricat de PHILIPS, acum NXP) este un amplificator mono, dar daca doriti o configuratie stereo, puteti cumpara fie doua IC-ui TDA7052, fie TDA7053 care este versiunea stereo.
Schema electronica – Amplificator 1W cu TDA7052 varianta 1
Specificatiile tehnice ale montajului (varianta 1)
- Alimentare: 3…15V Ia max. 300mA;
- Curent de repaus: < 8mA;
- Putere iesire > 1W @ 8 Ohm sau > 0.25W RMS;
- Banda > 20Hz…20kHz (-10…50kHz, -3dB);
- THD < 1% @ 100mW, 0,2% tipic;
- S/N > 70dBA;
- Castig: -30dB maximum.
- Impedanta de intrare: ~10 kOhm.
Condensatoarele C2 si C3 realizeaza decuplarea, iar rezistorul R2 permite reglajul nivelului de intrare. Condensatorul C2 trebuie sa fie de buna calitate, deoarece semnalul il traverseaza.
Lista de componente necesare (varianta 1)
R1 = 1 KOhm;
R2 = 10 KOhm (potentiometru logaritmic);
C1 = 2.2 uF;
C2 = 100 nF;
C3 = 100 uF;
1 x Difuzor >1W / 8Ohm;
1 x TDA7052 (sau TDA7052A, TDA7052AT, TDA7052B, TDA7052BT);
3 x contacte terminale pentru alimentare, intrare audio si iesire.

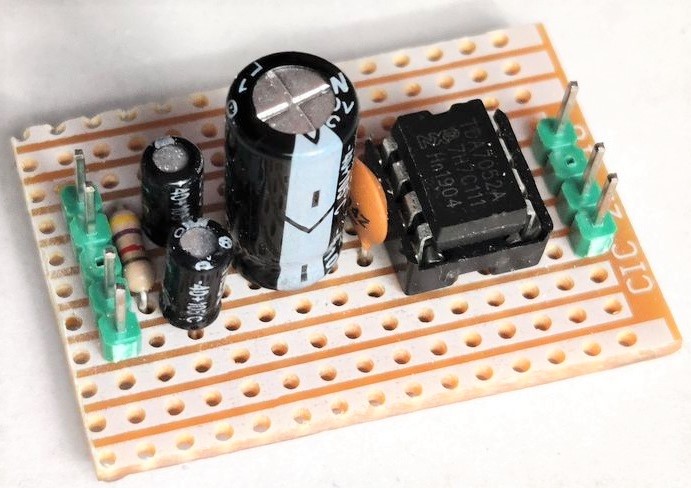

In continuare prezentam o alta schema ajustata pentru un castig maxim de aproximativ 27 dB pentru TDA7052A sau 32 dB pentru TDA7052B:
Schema electronica – Amplificator 1W cu TDA7052 varianta 2
Lista de componente necesare (varianta 2)
R1 = 4.7k;
R2 = 6.8k;
VR1 = potentiometru 250k;
C1 = 100 nF;
C2 = 220 uF;
C3 = 1 uF;
C4 = 1 uF;
1 x Difuzor >1W / 8Ohm;
1 x TDA7052 (sau TDA7052A, TDA7052AT, TDA7052B, TDA7052BT);
3 x contacte terminale pentru alimentare, intrare audio si iesire.
Specificatiile tehnice pentru TDA7052
Specificatiile tehnice pentru TDA7052A, TDA7052AT
Specificatiile tehnice pentru TDA7052B, TDA7052BT
Bibliografie:
Revista Conex Club – nr.7-8 – 2006
https://electro-dan.co.uk/
