Ce prezinta proiectul?

Acest kit electronic DIY contine toate componentele necesare construirii unui amplificator de audiofrecventa de 15W. Performantele sale, pretul relativ accesibil al componentelor, usurinta executarii, il fac accesibil oricarui amator de electronica pasionat de domeniul audio.

Cum functioneaza proiectul?

Montajul contine urmatoarele etaje:

1. Etajul pilot – realizat cu tranzistorul T1 si elementele de circuit aferente; are rolul de a mentine simetria etajului de iesire.
2. Etajul de atac (driver) realizat cu tranzistorul T2 si elementele de circuit aferente; are rolul de a comanda etajul de iesire.
3. Etajul de iesire – realizat cu tranzistorii T3, T4, T5, T6 si elementele de circuit aferente; este realizat dupa o simetrie cvasicomplementara si are rolul de a transfera sarcinii o anumita cantitate de putere, in functie de nivelul semnalului aplicat la intrare.

Montajul beneficiaza de cateva circuite specifice amplificatoarelor de audiofrecventa:

• Grupul R6,C2 – asigura o decuplare suplimentara pentru circuitul de polarizare a bazei tranzitorului T1, mentinand in acest fel un nivel ridicat al raportului semnal / zgomot. Rin R6 se realizeaza si simetria etajului de iesire.
• Grupul R1, C1 – asigura cuplarea montajului cu alte etaje in cadrul unui lant de audiofrecventa si un defazaj constant in toata banda de frecventa reprodusa de amplificator.
• Grupul R5, R7, C4, C5 – asigura reactia negativa atat in curent continuu cat si in curent alternativ.
• Grupul R9, D1 – asigura o polarizare initiala a etajului de iesire, reducand in felul acesta distorsiunile.
• Grupul C7, R15 – asigura functionarea stabila a montajului prin anularea oricarei tendinte de auto oscilatie.

Caracteristicile tehnice ale montajului

• Putere nominala: 15W
• Castigul in tensiune: 20 dB
• Banda de frecventa: 40…20000 Hz
• Sensibilitatea: 0.7 Vf
• Impedanta de intrare: 150 KOhm
• Raportul semnal / zgomot: min. 65 dB
• Tensiunea de alimentare: 30V
• Curentul maxim absorbit: 1A

Lista de componente necesare (cu echivalentele recente):

• T1 – tranzistor BC 251 sau BC 557
• T2 – tranzistor BC 171 sau BC 547
• T3 – tranzistor BD 135 sau BD 137 / BD 139
• T4 – tranzistor BD 136 sau BD 138 / BD 140
• T5 – tranzistor 2N3055 sau 2N3773 / BD 243 / BD x53 / TIP 41 / MJE 3055
• T6 – tranzistor 2N3055 sau 2N3773 / BD 243 / BD x53 / TIP 41 / MJE 3055
• D1 – dioda DRD 3 sau 1N4007
• R1 – rezistor – 1.2..18 KOhm (min 0.4W)
• R4 – rezistor – 1.2..18 KOhm (min 0.4W)
• R2 – rezistor – 150..160 KOhm (min 0.4W)
• R3 – rezistor – 150..160 KOhm (min 0.4W)
• R5 – rezistor – 4.7 KOhm (min 0.4W)
• R6 – rezistor – 68 KOhm (min 0.4W)
• R7 – rezistor – 470..560 Ohm (min 0.4W)
• R8 – rezistor – 33 Ohm (min 0.4W)
• R9 – rezistor – 220..330 Ohm (min 0.4W)
• R10 – rezistor – 2.7 KOhm (min 0.4W)
• R11 – rezistor – 680 Ohm (min 0.4W)
• R12 – rezistor – 82..120 Ohm (min 0.4W)
• R13 – rezistor – 82..120 Ohm (min 0.4W)
• R14 – rezistor – 47..68 Ohm (min 0.4W)
• R15 – rezistor – 47..68 Ohm (min 0.4W)
• R16 – rezistor – 0.47 Ohm / 3W
• R17 – rezistor – 0.47 Ohm / 3W
• R18 – rezistor – 10..22 Ohm (min 0.4W)
• C1 – condensator – 2.2uF/63V
• C2 – condensator – 10uF/40V
• C3 – condensator – 22uF/25V
• C4 – condensator – 100uF/25V
• C5 – condensator – 100pF
• C6 – condensator – 222pF
• C7 – condensator – 0.1uF
• C8 – condensator – 1000 uF/25V
• Incinta acustica recomandata: 4 Ohm / 20W
• Doua radiatoare pentru T5 si T6; tranzistoarele se monteaza pe un radiator de aluminiu cu suprafata minima de 200 cm2.
• Cablaj imprimat sau placa de test tip breadboard
• Cositor sau fire de legatura

La punerea in functiune este recomandata parcurgerea urmatoarelor etape:

• verificarea cu atentie a realizarii montajului;
• verificarea conectarii tranzistoarelor finale;
• conectarea impedantei de sarcina;
• conectarea corecta a tensiunii de alimentare, dupa care montajul se alimenteaza si se aplica la intrare un semnal audio de maxim 0.7 Vef.

Descarca prospectul original I.P.R.S. Baneasa SME-8310

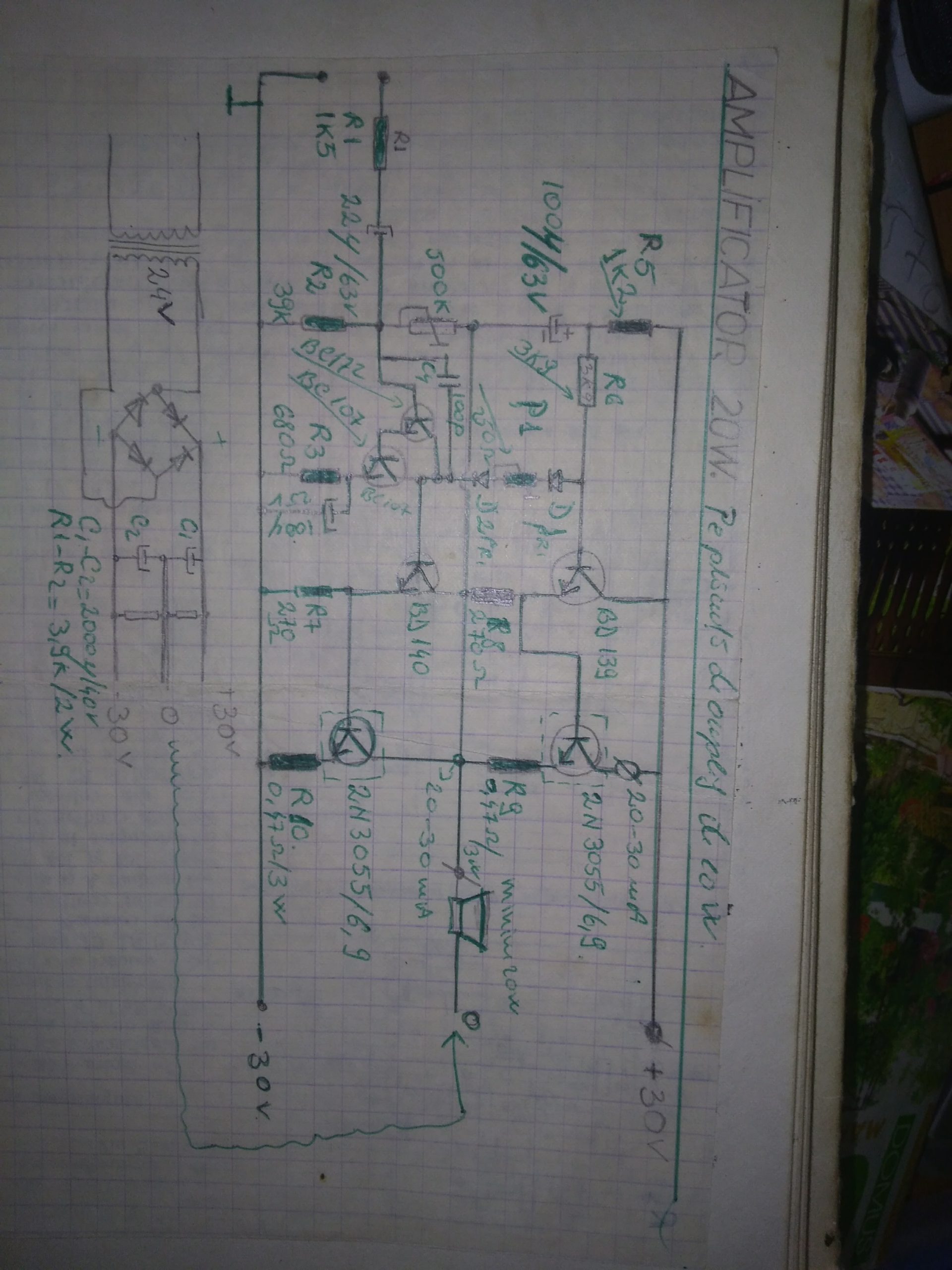

Pentru o mai buna intelegere a functionarii circuitului vom avea nevoie de schema electronica prezentata mai jos:

De asemenea, am atasat mai jos si o vedere asupra amplasarii componentelor:

Pentru a realiza acest proiect in laboratorul propriu, pe cablaj imprimat vom avea nevoie si de layout-ul de PCB de mai jos:

Probabil multi dintre voi va intrebati cum era impachetat sau distribuit acest kit electronic DIY. Mai jos am atasat cateva poze cu produsul impachetat(nou) si continutul plicului. Multumim dlui Marius Balauta pentru furnizarea pozelor!
