Cand a aparut 2N2222?
Tranzistorul NPN 2N2222, este folosit in aplicatiile care necesita amplificarea curentilor mici si a tensiunilor mici sau medii. 2N2222 este o componenta electronica foarte comuna, insemnand ca are un uz general.
2N2222 a facut parte dintr-o familie de dispozitive descrise de Motorola la o conventie IRE (Institute of Radio Engineers) din 1962. De atunci a fost realizat de multe companii de semiconductori ca: ITT Semiconductors, CRP Industries, IPRS Baneasa, National Semiconductor etc.
Productia tranzistorului 2N2222 la IPRS Baneasa
IPRS a fost creata in 1962 si a furnizat de-a lungul timpului componentele necesare dezvoltarii industriei de echipamente profesionale, de automatizari si tehnica de calcul, in primul rand pentru dezvoltarea ramurilor industriale ale Romaniei.
Iesirea la export a fost permanent conditionata de asigurarea in cea mai mare masura a necesitatilor interne. Insa calitatea garantata a produselor IPRS a creat conditiile necesare vanzarii acestor componente si pe piata externa. Astfel, s-a exportat, fara confruntari cu probleme de calitate sau reclamatii, cca. 30% din productia valorica, 25% din productia fizica, adica zeci de milioane de componente.
Reprezentative in exportul sectiei 2200 au fost diodele 1N148, BA 244, tranzistoarele 2N2369 A, BF 173, BB 126, BC 171-174, 2N2222, 2N2222A, BF 458 si jucariile electronice. Sectia 2300 realiza un export semnificativ de punti auto de 40 A si 60 A. Sectia 2400 exporta Circuite integrate. In 1990 IPRS avea 9000 salariati, a fost privatizata in 1999 si falimentata dupa 2000.
In continuare prezentam poze macro din interiorul capsulei tranzistoarelor produse de Motorola, ITT Semiconductors, CRP Industries, IPRS Baneasa si National Semiconductor.

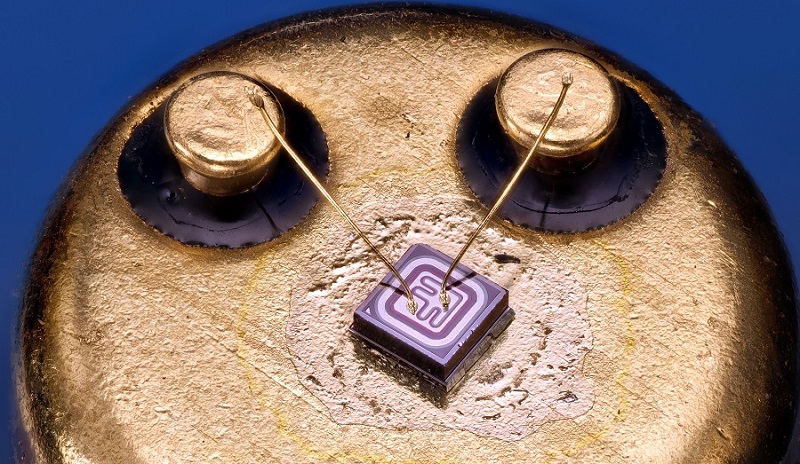

1. IPRS Baneasa 2N2222 – NPN, 40V, 800mA, 500mW, capsula TO18

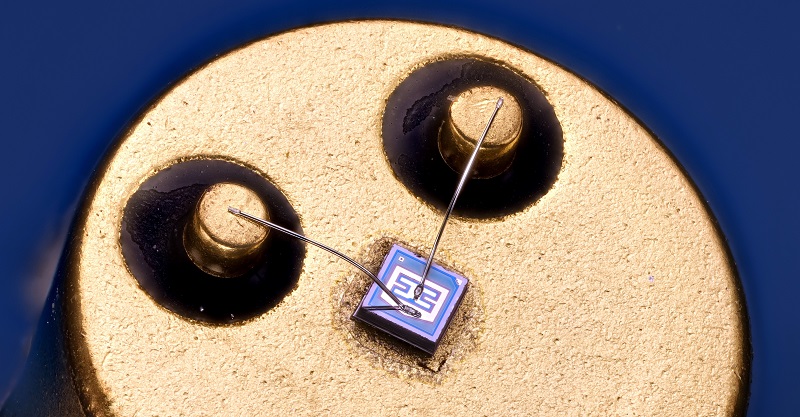

2. ITT Semiconductors 2N2222A – NPN, 40V, 800mA, capsula TO-18
3. CRP Industries JAN2N2222A – NPN

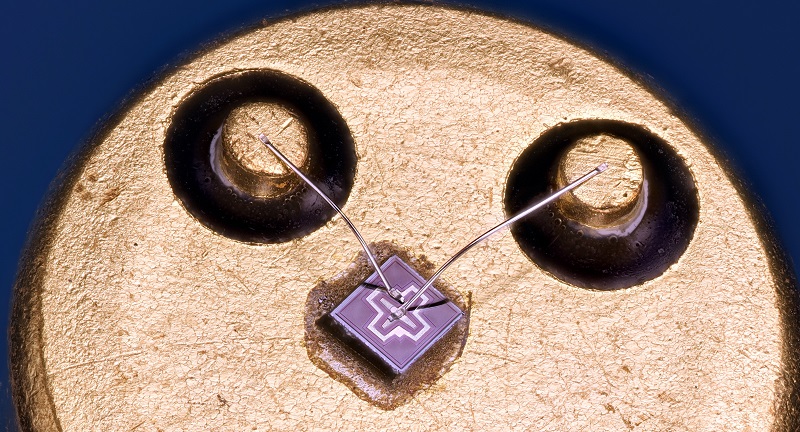

4. Motorola 2N2222 – NPN, 30V, 800mA, capsula TO-18

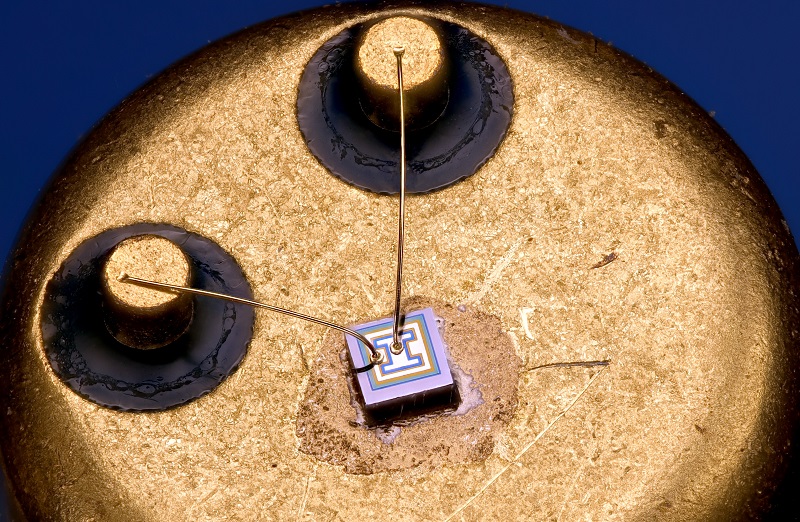

5. National Semiconductor 2N2222A – NPN
Bibliografie:
https://wikidocumentaries-demo.wmflabs.org/
https://www.tehnium-azi.ro/
http://www.icpe-ca.ro
https://en.wikipedia.org/wiki/2N2222
https://www.datasheetarchive.com/
