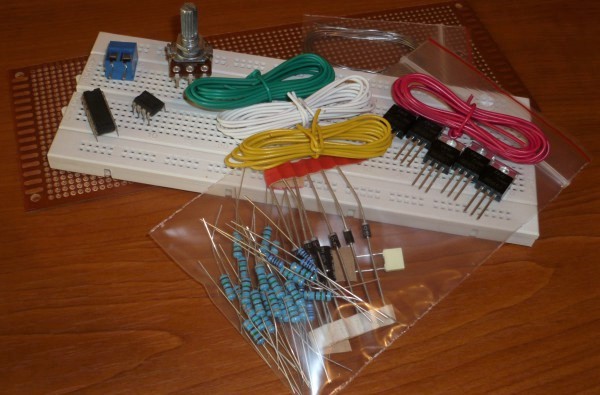

Timp de citit: 2 minute Proiectul prezentat aprinde pe rand 5 blocuri de LED-uri. Fiecare bloc de comanda contine maxim 20 de LED-uri. Circuitul integrat LM555 joaca rolul de oscilator iar CD4017 de decodificator.
An: 2021
Tester simplu pentru amplificatoarele operationale
Timp de citit: 1 minut Acest proiect permite verificarea functionala rapida a amplificatoarelor operationale; pentru aceasta amplificatorul operational testat este conectat ca simplu generator de semnale dreptunghiulare. Suporta doar amplificatoarele aperationale compatibile cu 741.
Tester de continuitate – Solutie simpla si ieftina de verificare a firelor
Timp de citit: < 1 minut Montajul este util pentru verificarea continuitatii firelor. Acesta are la baza circuitul integrat LM555 care functioneaza in mod astabil, generand 2 KHz pe iesire.

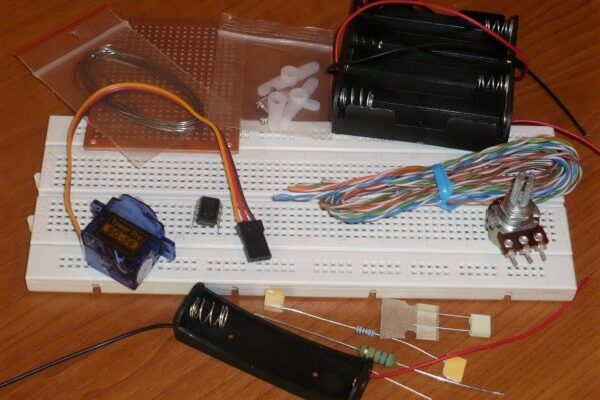

Reglare viteza servomotor – Miscare controlata cu semnal PWM
Timp de citit: 2 minute Motoarele servo au 3 fire, iar culoarea acestora variaza in functie de producator. Culoarea rosie desemneaza de obicei Vcc (5V), in timp ce GND este de obicei negru sau maro. Pe langa aceste doua fire de alimentare, exista un al treilea, firul de comanda, care este de obicei galben, portocaliu sau alb.

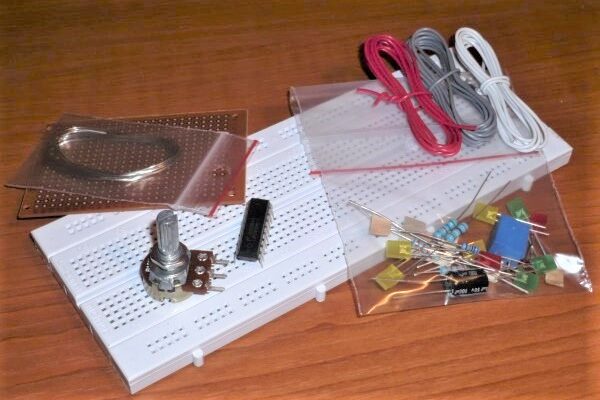

Monitorizare consum baterie masina cu LM3914
Timp de citit: < 1 minut Proiectul prezinta un circuit de monitorizare a tensiunii din bateriile de masina; acesta are la baza circuitul integrat LM3914. La 12.57V circuitul identifica ca bateria este complet incarcata iar la 11.81V – complet descarcata.

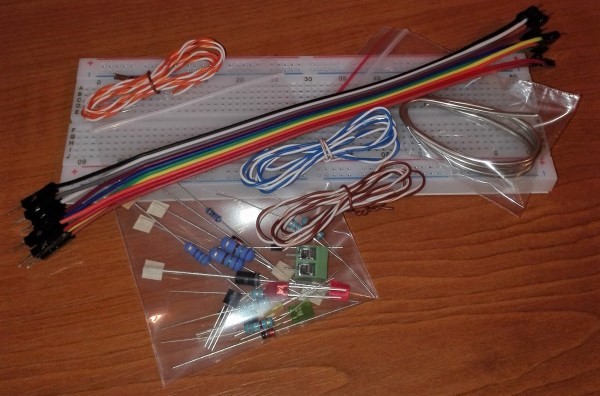

Indicator de stare baterie – Monitorizare tensiune baterie masina
Timp de citit: 2 minute Proiectul prezinta functionarea unui indicator de stare pentru bateria de la masina si nu numai. Acest montaj este realizat in mare parte cu tranzistori.

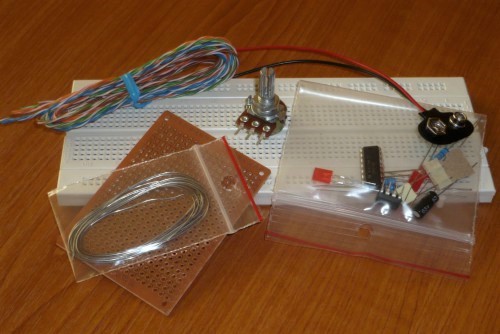

Aprinderea secventiala a LED-urilor – Circuit „Knight Rider”
Timp de citit: 2 minute Numit si „Knight Rider”, circuitul prezentat aprinde pe rand 4 LED-uri. La baza functionarii proiectului stau doua IC-uri: LM555 si CD4017. Circuitul integrat LM555 joaca rolul de oscilator iar CD4017 de decodificator.

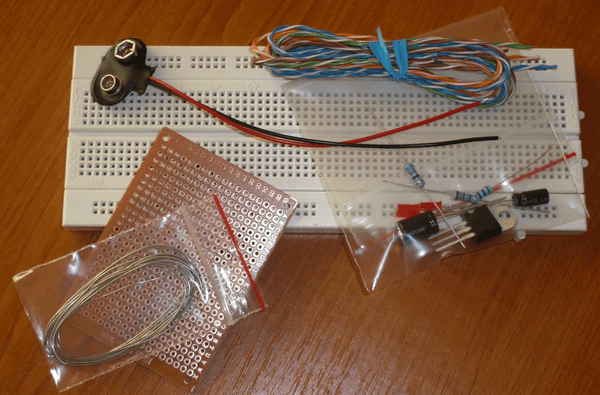

Alimentarea LED-urilor cu circuitul integrat LM7805
Timp de citit: 3 minute Montajul are ca scop invatarea notiunilor de baza in electronica, intr-un mod cat mai interactiv, mai ales pe partea de alimentare a circuitelor electronice.

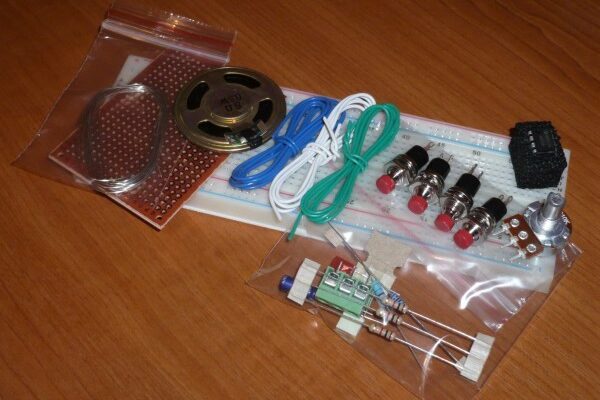

Mini orga cu LM555 – Generarea diferitelor sunete in gama 20Hz – 20KHz
Timp de citit: < 1 minut Proiectul prezentat genereaza diferite sunete in gama 20Hz – 20KHz. Are la baza circuitul integrat LM555 conectat in modul astabil. Prin apasarea butoanelor de tip „push”, se genereaza diverse sunete iar acuratetea acestora poate fi reglata cu ajutorul unui potentiometru.

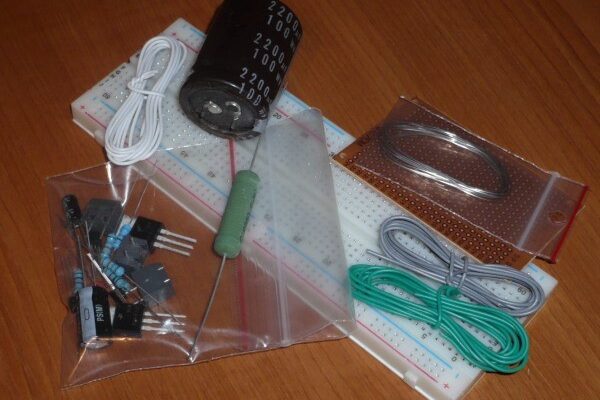

Amplificator 20W – Clasa A – realizat cu tranzistori
Timp de citit: 2 minute Proiectul prezentat este un amplificator audio de clasa A care are la baza tranzistorii de putere TIP41(NPN) si TIP42(PNP). Amplificatoarele din clasa A, sunt cele mai utilizate amplificatoare datorita simplitatii schemei. Clasa A, inseamna „cea mai buna clasa” de amplificatoare datorita distorsiunilor mici.
